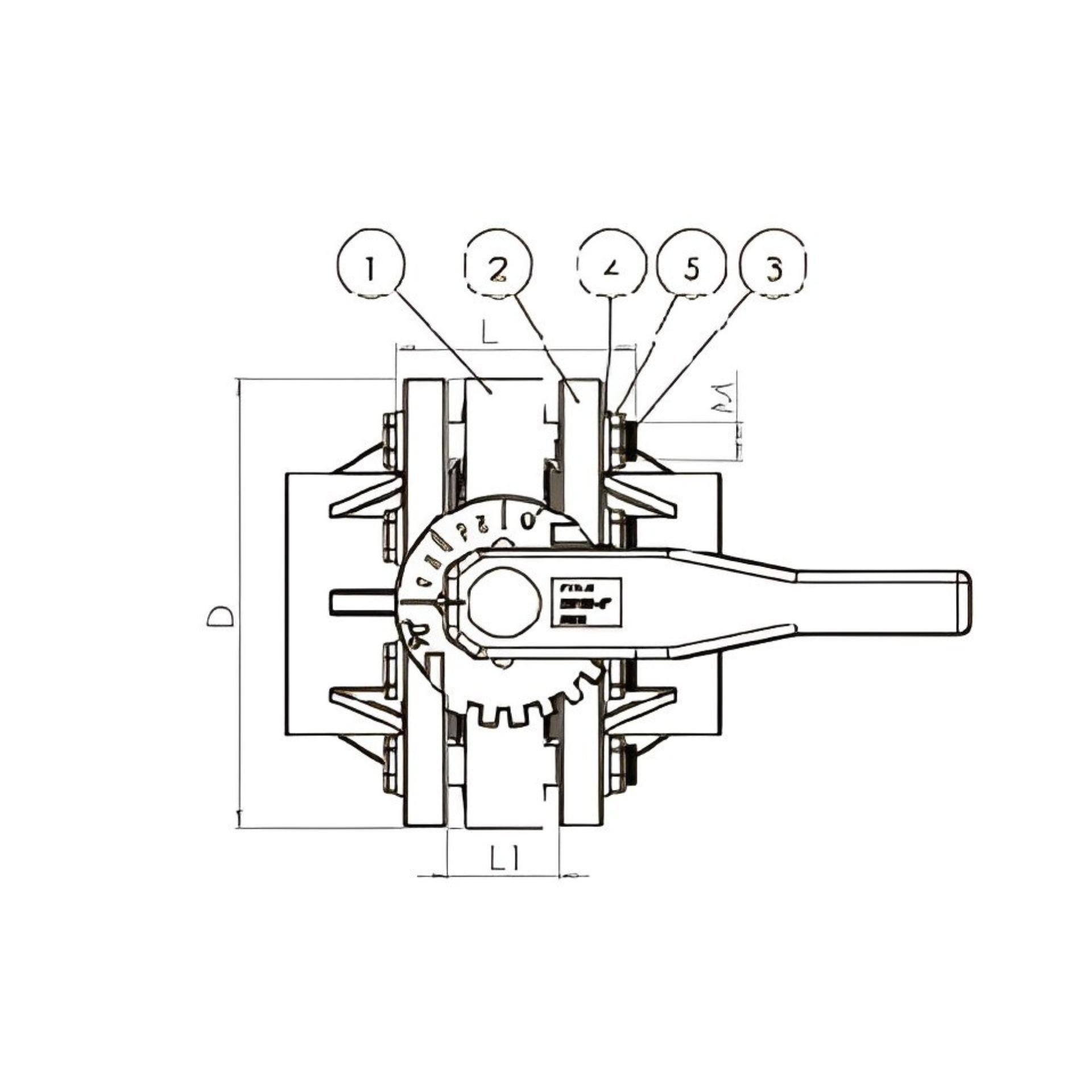

BUTTERFLY VALVE WITH FLANGE
| NO | PARTS | QTY |
|---|---|---|
| 1 | BUTTERFLY VALVE | 1 |
| 2 | FLANGE | 2 |
| 3 | BOLT | 1 |
| 4 | WASHER | |
| 5 | NUT |
| VALVE SIZE DN-INCH | FLAGE | D | L1 | BOLT QTY |
BOLT M |
|---|---|---|---|---|---|
| 50 X 2" | 63 | 160 | 43 | 4 | M16 |
| 65 X 2 1/2" | 75 | 180 | 46 | 4 | M16 |
| 80 X 3" | 63 | 160 | 43 | 4 | M16 |
| 100 X 4" | 110 | 228 | 54 | 8 | M16 |
| 125 X 5" | 125,140 | 258 | 64 | 8 | M16 |
| 150 X 6" | 160 | 287 | 70 | 8 | M20 |
| 200 X 8" | 200,225 | 344 | 88 | 8 | M20 |
| 250 X 10" | 250,280 | 412 | 98 | 12 | M20 |
| 300 X 12" | 315 | 460 | 108 | 12 | M20 |
| 350 X 14" | 350 | 500 | 88 | 16 | M20 |
| 400 X 16" | 400 | 565 | 96 | 16 | M24 |
